藤仓光纤熔接机常见故障处理
分类
1、熔接机部件名称及功能
2、日常清洁维护保养
①清洁V槽 ②清洁光纤压脚
③清洁物镜镜片 ④放电校正
3、黑屏故障
4、光纤模糊故障
5、马达撞纤、调纤故障

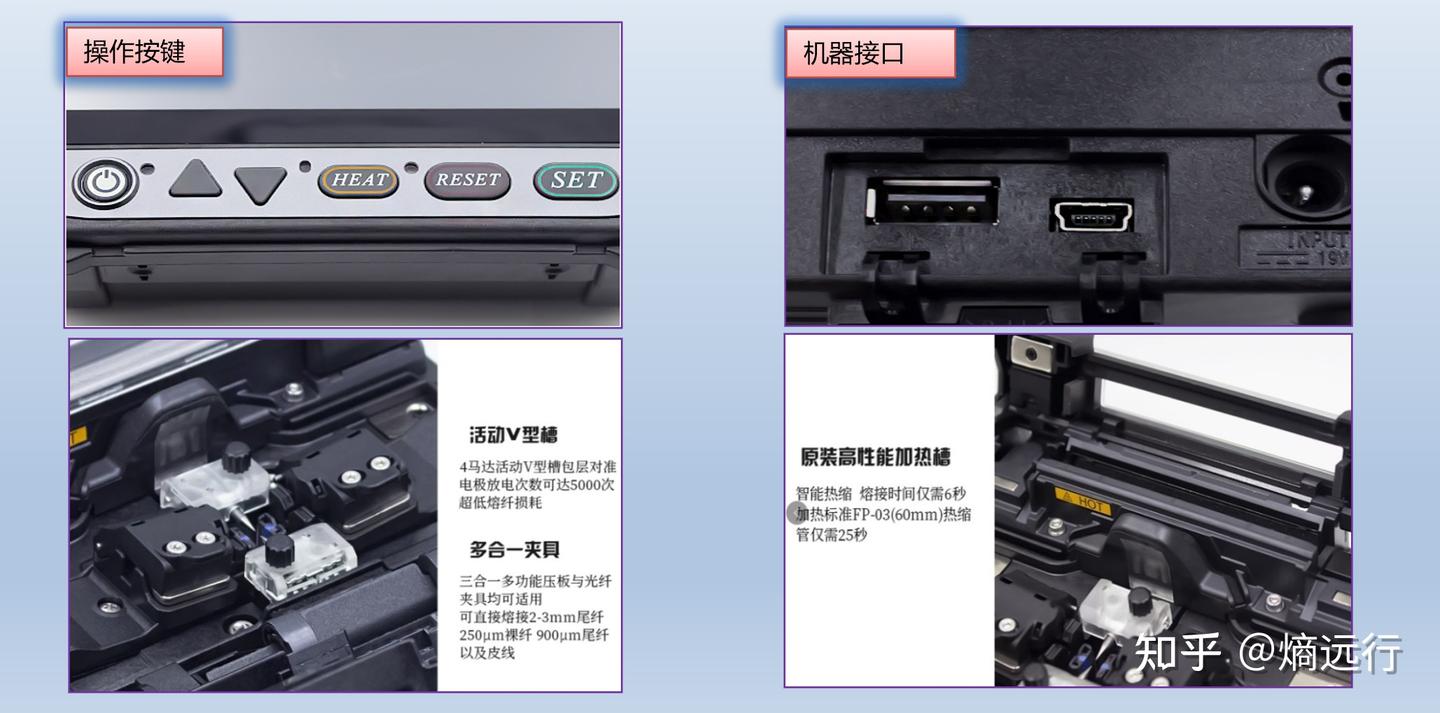

1、熔接机部件名称及功能

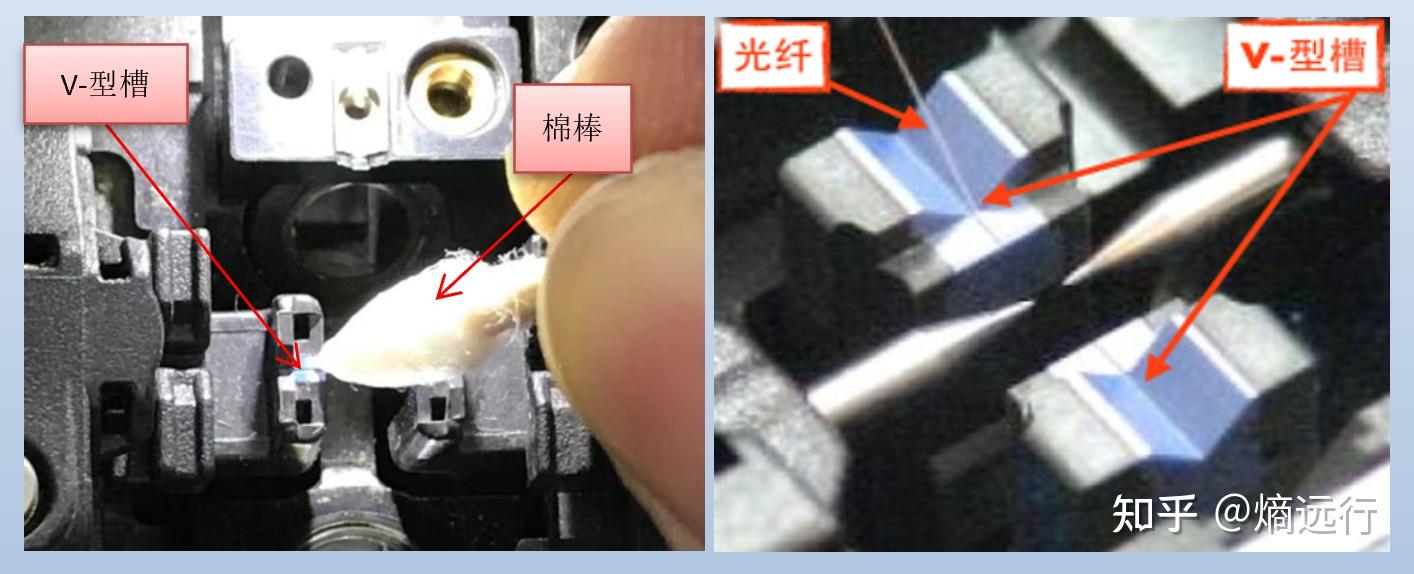

2、日常清洁维护保养-清洁V槽
熔接前的清洁和检查：
（1）打开防风盖
（2）用蘸有酒精棉签清洁V型槽的底部，并用干棉签擦去多余残留在V型槽内的酒精。
（3）如果用酒精棉签不能清除V型槽内的污垢，请用一根切割好的裸光纤的尖端把污垢清除，然后重复步骤（2）
2、日常清洁维护保养-清洁光纤压脚
熔接前的清洁和检查：
光纤在推进时，如果压脚上有灰尘，可能会导致光纤推进时有位移抖动，将照成熔接机马达超出形程，所以在日常的工作过程中定期清洁光纤压脚，按下面的方式清洁光纤压脚：
（1）打开防风盖，在防风盖上
（2）用粘有酒精的棉签清洁压脚表面，并用干的棉签把压脚擦干净。

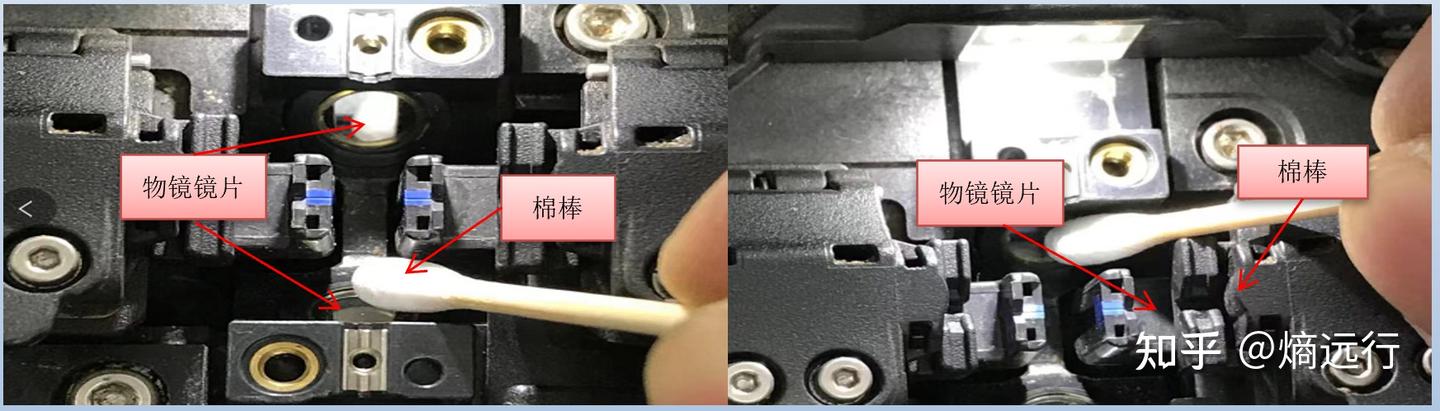

2、日常清洁维护保养-清洁物镜镜片
熔接前的清洁和检查：
如果物镜镜片变脏，那么正常的观测光纤纤芯的位置可能会被影响，这将导致熔接损耗增大，所以应该定期清洁2个物镜镜片，否则灰尘不断积累最终无法出去，按照以下方式清洁镜片：
（1）在清洁镜片前，首先关闭电源。
（2）清洁物镜前，先将电极棒卸掉。
（3) 用粘有酒精的棉签轻轻擦拭镜片，从镜片的中间位置开始擦做圆形运动，一直旋出镜片边缘。然后用干净的棉签去遗留的酒精。

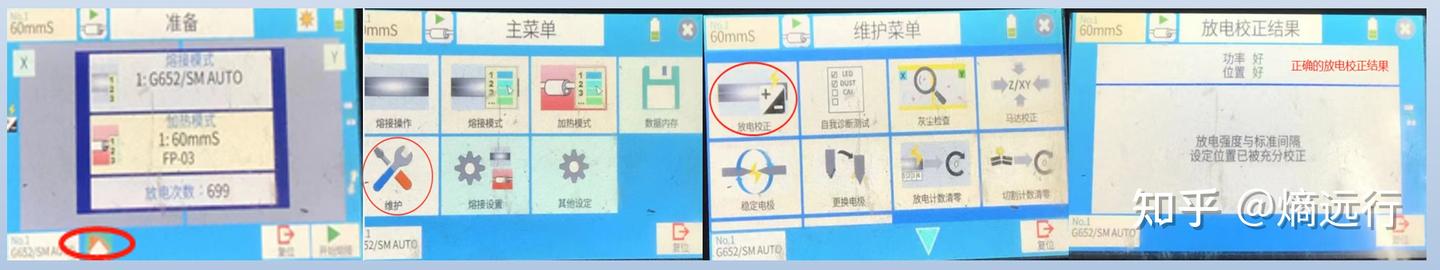

2、定期维护保养-放电校正
步骤一：执行主菜单，选择“窗口 ”执行确认进入。
步骤二：执行菜单键，选择“维护”执行确认进入。
步骤三：选择“放电校正”执行确认进入。
步骤四：放电校正成功。

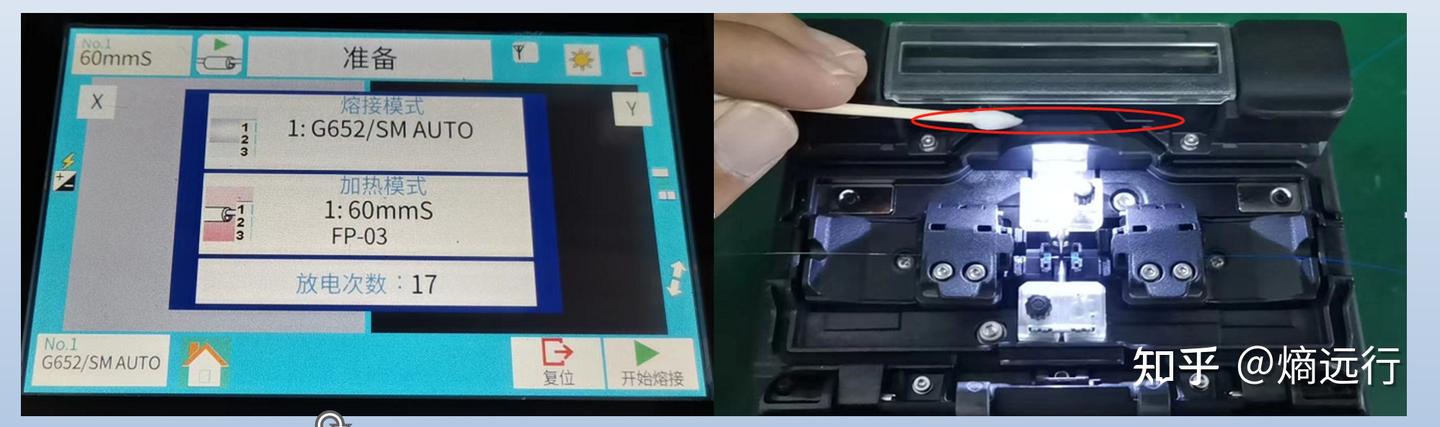

3、黑屏故障（示例）
故障描述：熔接机X,Y黑屏 , 按SET无反应。 解决方法：查看卡槽是否有黑色皮线残渣。

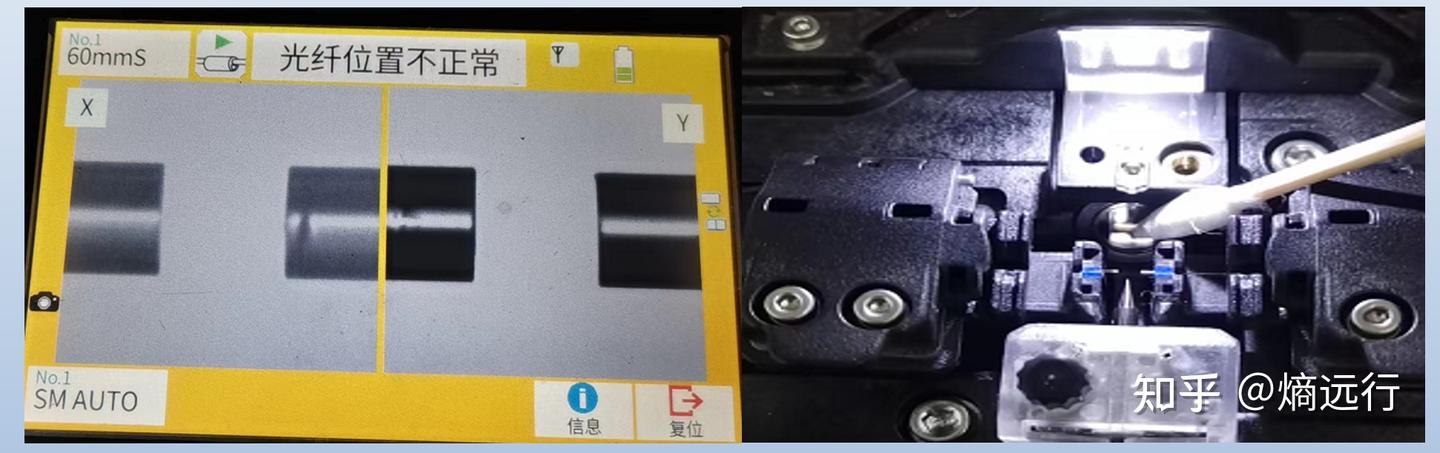

4、光纤模糊故障（示例）
故障描述：光纤推出来显示模糊无法熔接（冬季较为常见）
解决方法：清洁镜头，检测操作。（用蘸有酒精的棉签清洁物镜，再用干棉签把残留酒精擦拭干净）

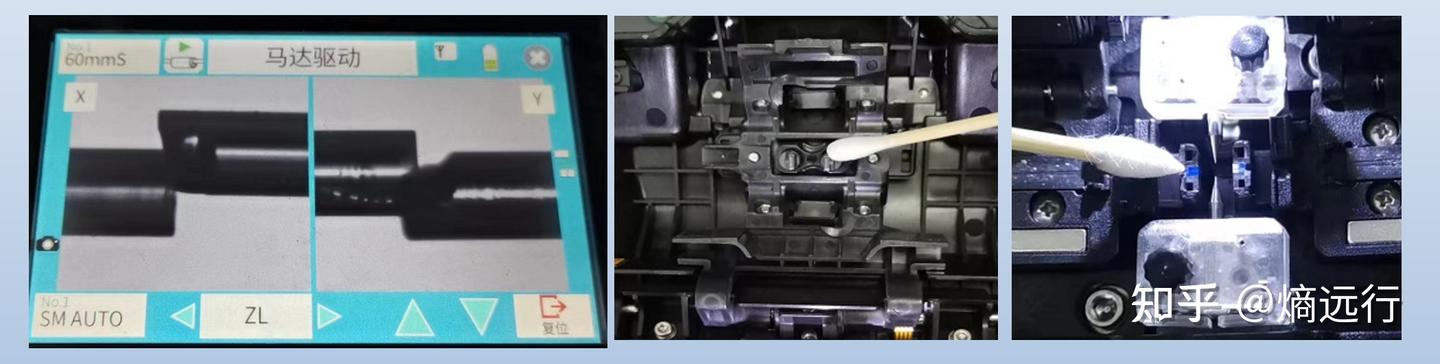

5、马达撞纤、调纤故障（示例）
故障描述：熔接机熔接时撞纤、马达边缘越界。
解决方法：查看防风盖内光纤压脚有没有弹性及压好光纤，然后用蘸有酒精的棉签清洁V槽底部
