艾洛克光纤熔接机常见故障处理
分类
1、熔接机部件名称及功能
2、日常清洁维护保养
①清洁V槽 ②清洁光纤压脚
③清洁物镜镜片 ④放电校正
⑤撞纤处理方法 ⑥系统维护
3、黑屏故障
4、光纤模糊故障
5、马达撞纤、调纤故障
1、熔接机部件名称及功能
2.1、日常清洁维护保养-清洁V槽
熔接前的清洁和检查：
（1）打开防风盖
（2）用蘸有酒精棉签清洁V型槽的底部，并用干棉签擦去多余残留在V型槽内的酒精。
（3）如果用酒精棉签不能清除V型槽内的污垢，请用一根切割好的裸光纤的尖端把污垢清除，然后重复步骤（2）
2.2、日常清洁维护保养-清洁光纤压脚
光纤在推进时，如果压脚上有灰尘，可能会导致光纤推进时有位移抖动，将照成熔接机马达超出形程，所以在日常的工作过程中定期清洁光纤压脚，按下面的方式清洁光纤压脚：
（1）打开防风盖，在防风盖上
（2）用粘有酒精的棉签清洁压脚表面，并用干的棉签把压脚擦干净。

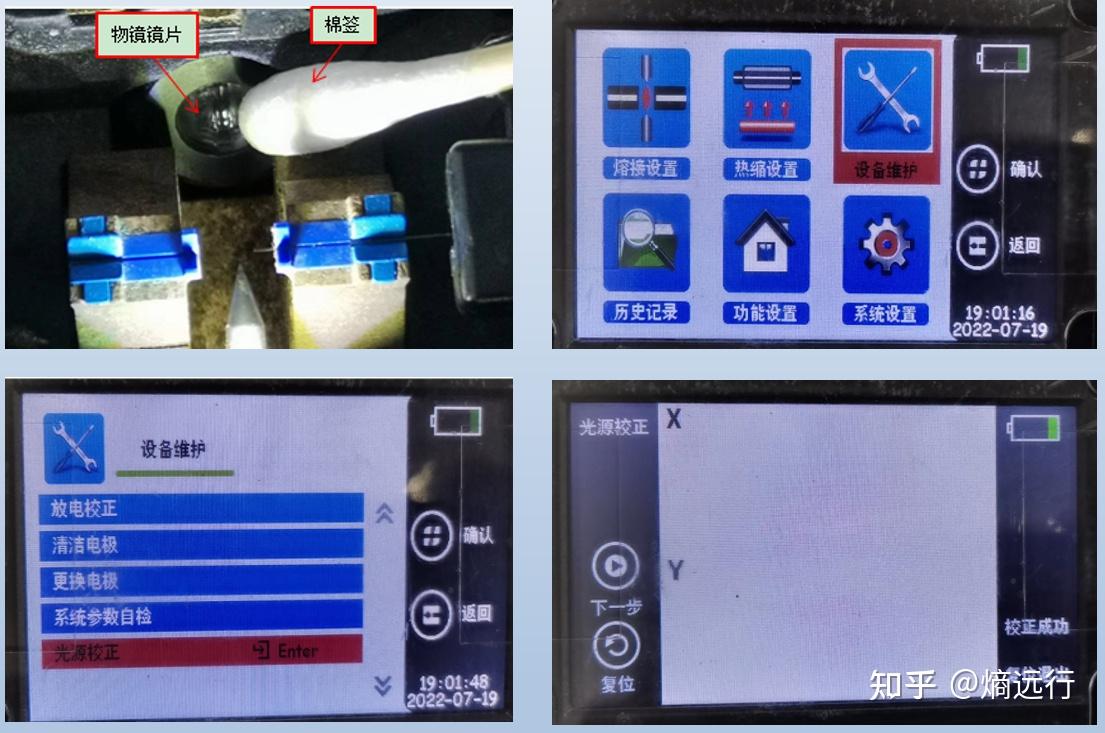

2.3、日常清洁维护保养-清洁物镜镜片
如果物镜镜片变脏，那么正常的观测光纤纤芯的位置可能会被影响，这将导致熔接损耗增大，所以应该定期清洁2个物镜镜片，否则灰尘不断积累最终无法出去，按照以下方式清洁镜片：
（1）在清洁镜片前，首先关闭电源。
（2）清洁物镜前，先将电极棒卸掉。
（3) 用粘有酒精的棉签轻轻擦拭镜片，从镜片的中间位置开始擦做圆形运动，一直旋出镜片边缘。然后用干净的棉签去遗留的酒精。
2.4、定期维护保养-放电校正
由于受周边环境影响，比如：温度、湿度、气压总是不断的变化，导致放电功率发生变化，熔接损耗增大，通过放电校正记录最佳放电功率，把外界环境的参数反馈给控制系统，调整放电强度维持在一个最佳状态。
步骤一：执行菜单键，选择“设备维护”执行确认进入。
步骤二：选择“放电校正”执行确认进入。
步骤三：将制备好的光纤放入熔接机，并执行set键进行测试，放电校正中。
步骤四：放电校正成功。
2.5、撞纤处理方法
如果发现机器出现撞纤故障，先用裸纤清理V槽异物，在用棉签蘸酒精清理V槽。
步骤一：机器出现撞纤故障
步骤二：裸纤清理V槽异物。
步骤三：用棉签蘸酒精把V槽清理干净。
2.6、系统维护
如果发现光纤偏离，进入菜单选择设备维护，点击系统参数自检，然后会出现系统检测中，后续检测完成即可。
步骤一：进入菜单，点设备维护。
步骤二：点击系统参数自检。
步骤三：系统检测中。
步骤四：检测完成。

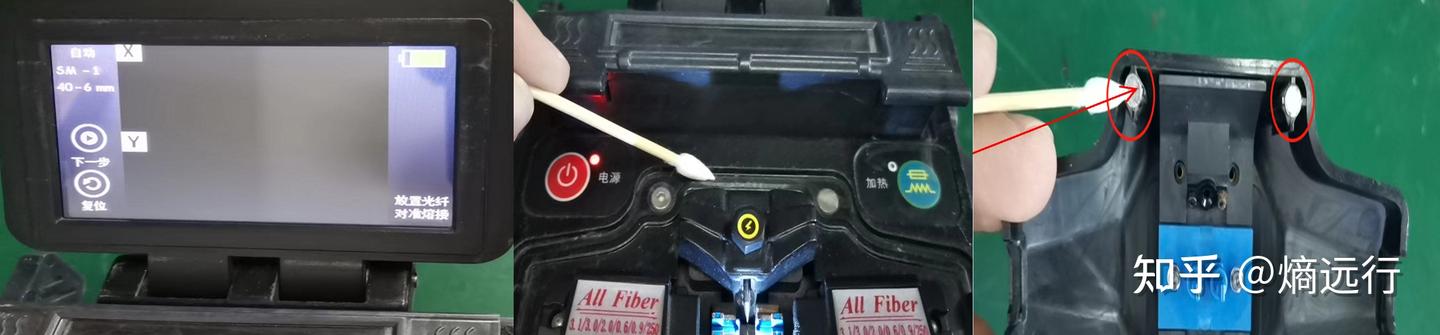

3、黑屏故障（示例）
故障描述：熔接机X，Y黑屏 , 按SET无反应。
解决方法：打开防风盖查看防风盖磁铁是否缺失,查看防风盖卡槽是否有黑色皮线残渣；
4、光纤模糊故障（示例）
5、马达撞纤、调纤故障（示例）
